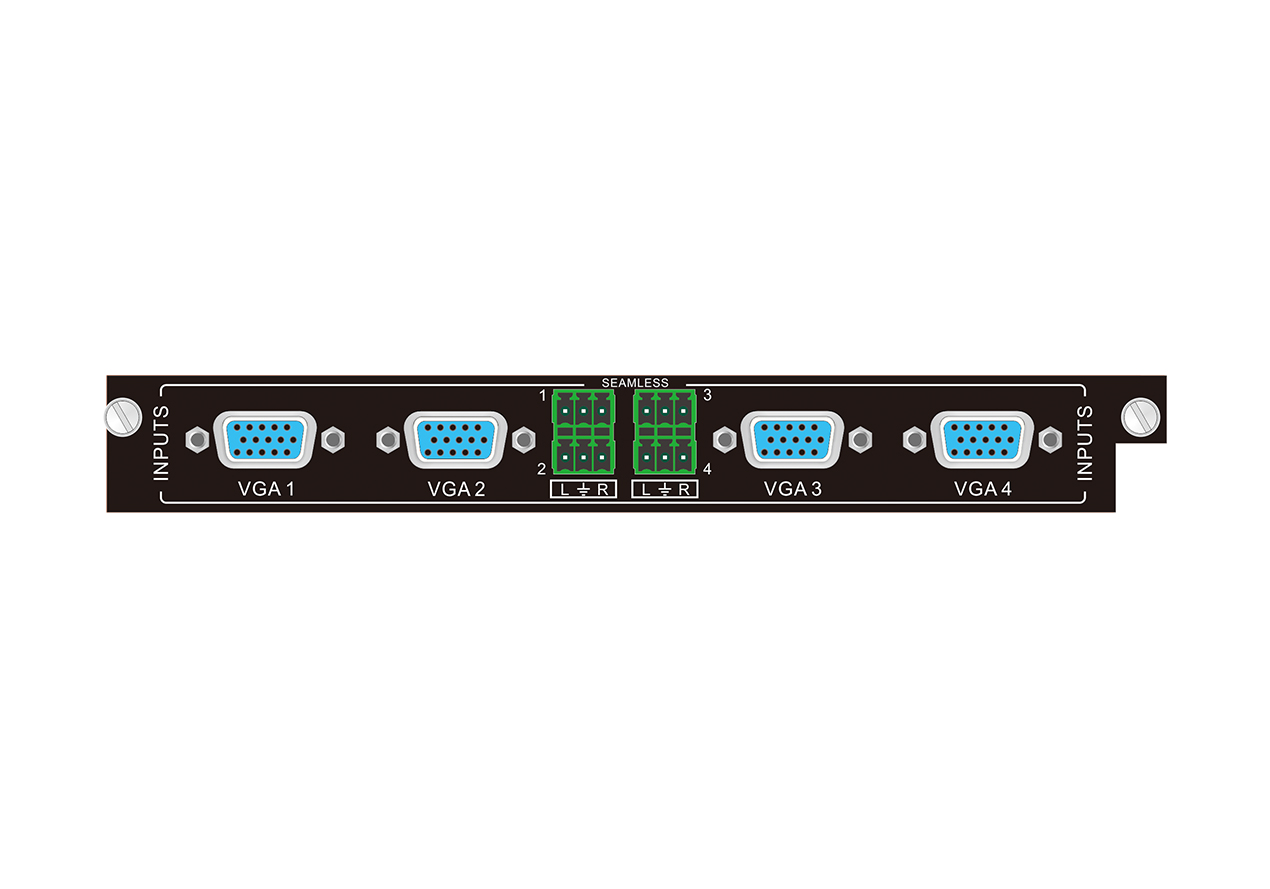

★4路VGA无缝输入卡与BLM系列混插矩阵主机搭配使用，输入卡支持热插拔，即插即用；
★提供4路VGA（DB15）输入接口，4路凤凰端立体声音频输入接口；
★支持VGA、CVBS、YUV、YC、YPbPr、S-Video任一种信号输入；
★支持独立音频输入；
★最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
★具有最高达15米的长线输入自动均衡，对长距离的VGA电缆进行补偿；
|
视频输入 |
音频输入 |
||
|
输入信号 |
4路VGA信号 |
输入信号 |
4路双声道 |
|
立体声音频信号 |
|||
|
输入连接器 |
15针HD型母端口 |
输入连接器 |
3P（3.81mm）插拔接线端子 |
|
耦合输入 |
仅AC 耦合 |
音频输入阻抗 |
>10KΩ |
|
输入电平 |
0.5 ~ 2.0Vp-p |
共态抑制比（CMRR） |
>90dB @20Hz ~ 20K Hz |
|
输入阻抗 |
75Ω |
频率响应 |
20Hz~20K Hz |
|
常规 |
|||
|
增益 |
0 dB |
频带宽 |
YPbPr:170MHz； |
|
C-video:150MHz； |
|||
|
VGA:170MHz |
|||
|
视频信号 |
VGA-UXGA, RGBHV, RGBS, |
视频类型 |
VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video,和composite video |
|
RGsB, RsGsBs, component video, S-video, composite video。 |
|||
|
切换速率 |
200ns (最大值) |
串扰 |
<-50dB@5MHz |
