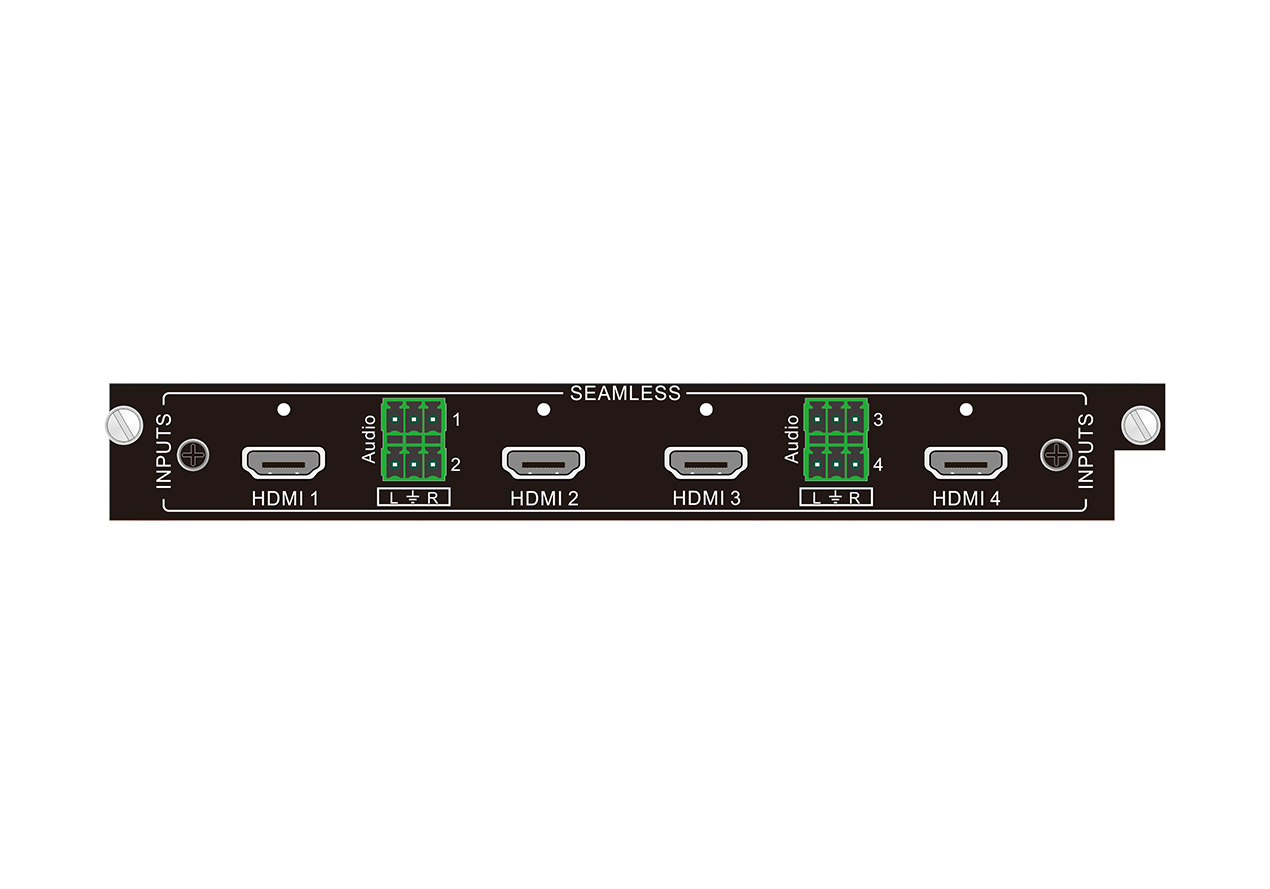

★4路HDMI无缝输入卡与BLM系列混插矩阵主机搭配使用,输入卡支持热插拔,即插即用;
★提供4路HDMI输入接口,4路凤凰端立体声音频输入接口;
★支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议;
★支持EDID管理,具有EDID编辑功能;
▲支持独立音频输入;
★输入信号卡与其他输出分辨率不可调的信号卡配合使用时,可通过指令调节每路输入分辨率;
★支持音频加嵌和解嵌功能,默认为HDMI内嵌音频输入,可通过指令选择输入音频为HDMI外接模拟音频;
★具有最高达15米的长线输入自动均衡,对长距离的HDMI电缆进行补偿;
★最大支持分辨率:HDPC 1920x1200P@60Hz,HDTV 1920x1080P@60Hz;
输入信号 |
4路HDMI信号 |
输入连接器 |
HDMI母端口 |
输入电平 |
T.M.D.S. 2.9V/3.3V |
输入阻抗 |
75Ω |
增益 |
0 dB |
视频信号 |
全数字T.M.D.S 信号、 |
HDMI 1.4标准 |
|
切换速率 |
200ns (最大值) |
HDMI标准 |
使用HDMI1.4的标准。 |
EDID 和DDC 管理 |
支持延伸显示能力识别(EDID)和显示数据频道(DDC)使用DVI和HDMI的标准。 |
HDCP 管理 |
支持高带宽数码内容保护(HDCP)使用DVI和HDMI1.4标准。 |
频带宽 |
340 MHz (10.2 Gbit/s) |
最大时间延迟 |
5nS (±1nS) |
串扰 |
<-50dB@5MHz |
