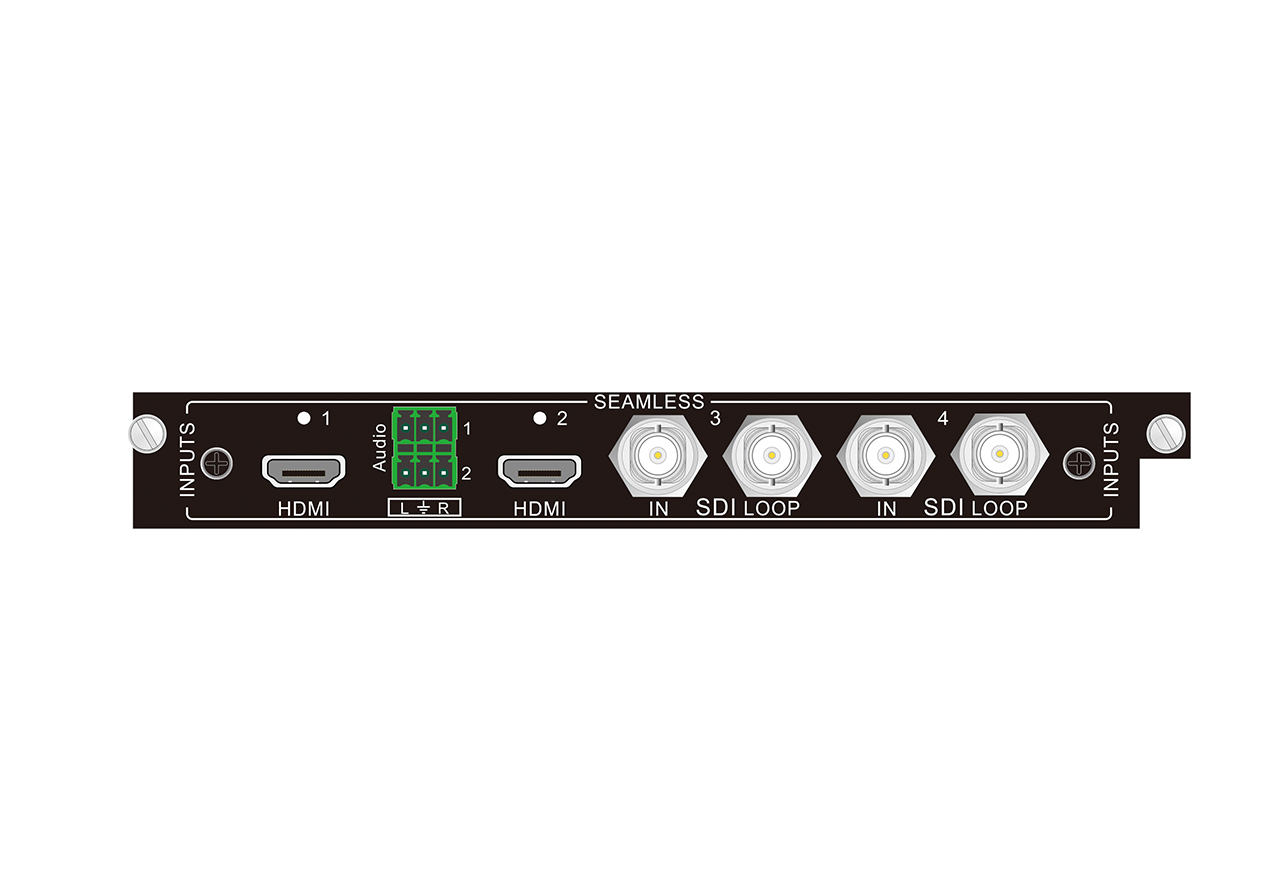

BLM-4IHSD 是一款混合输入信号卡，属于BLM混合系列矩阵，它有2路HDMI输入接口和2路非平衡音频输入，3P凤凰头，2路SDI输入，2路SDI环出.
★2路HDMI＋2路SDI混合无缝输入卡与BLM系列混插矩阵主机搭配使用，输入卡支持热插拔，即插即用；
★提供2路HDMI输入接口，2路凤凰端立体声音频输入接口，提供2路SDI（BNC）输入接口，2路SDI输入带有一路SDI环出接口；
★2路HDMI输入接口支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
★2路HDMI输入接口支持独立音频输入；
★2路HDMI输入接口支持EDID管理，具有EDID编辑功能；
★2路HDMI输入接口与其他输出分辨率不可调的信号卡配合使用时，可通过指令调节每路输入分辨率；
★2路HDMI输入接口支持音频加嵌和解嵌功能，默认为HDMI内嵌音频输入，可通过指令选择输入音频为HDMI外接模拟音频；
★2路HDMI输入接口具有最高达15米的长线输入自动均衡，对长距离的HDMI电缆进行补偿；
★2路HDMI输入接口最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
★2路SDI输入接口支持HD-SDI、3G-SDI、SD-SDI信号；
★2路SDI输入接口使用同轴线缆传输SDI信号，可达到200米传输距离；
★2路SDI输入接口支持输入分辨率自动识别，输入信号卡具有倍线功能，默认将低输入分辨率倍线成1920x1080P@60Hz输出，
也可通过指令调节输入对应的输出分辨率；
|
输入信号 |
2路HDMI输入、2路SDI输入(带环出) |
|
输入连接器 |
HDMI母端口、SDI（BNC连接器） |
|
输入电平 |
T.M.D.S. 2.9V/3.3V |
|
输入阻抗 |
75Ω |
|
增益 |
0 dB |
|
视频信号 |
全数字T.M.D.S 信号、 |
|
HDMI 1.4标准／HD-SDI、3G-SDI（1080P≤70米请使用优质线材） |
|
|
切换速率 |
200ns (最大值) |
|
HDMI标准 |
使用HDMI1.4的标准。 |
|
EDID 和DDC 管理 |
支持延伸显示能力识别（EDID）和显示数据频道（DDC）使用DVI和HDMI的标准。 |
|
HDCP 管理 |
支持高带宽数码内容保护（HDCP）使用DVI和HDMI1.4标准。 |
|
频带宽 |
HDMI：340 MHz (10.2 Gbit/s)、SDI：6.75Gbps |
|
最大时间延迟 |
5nS (±1nS) |
|
串扰 |
<-50dB@5MHz |
