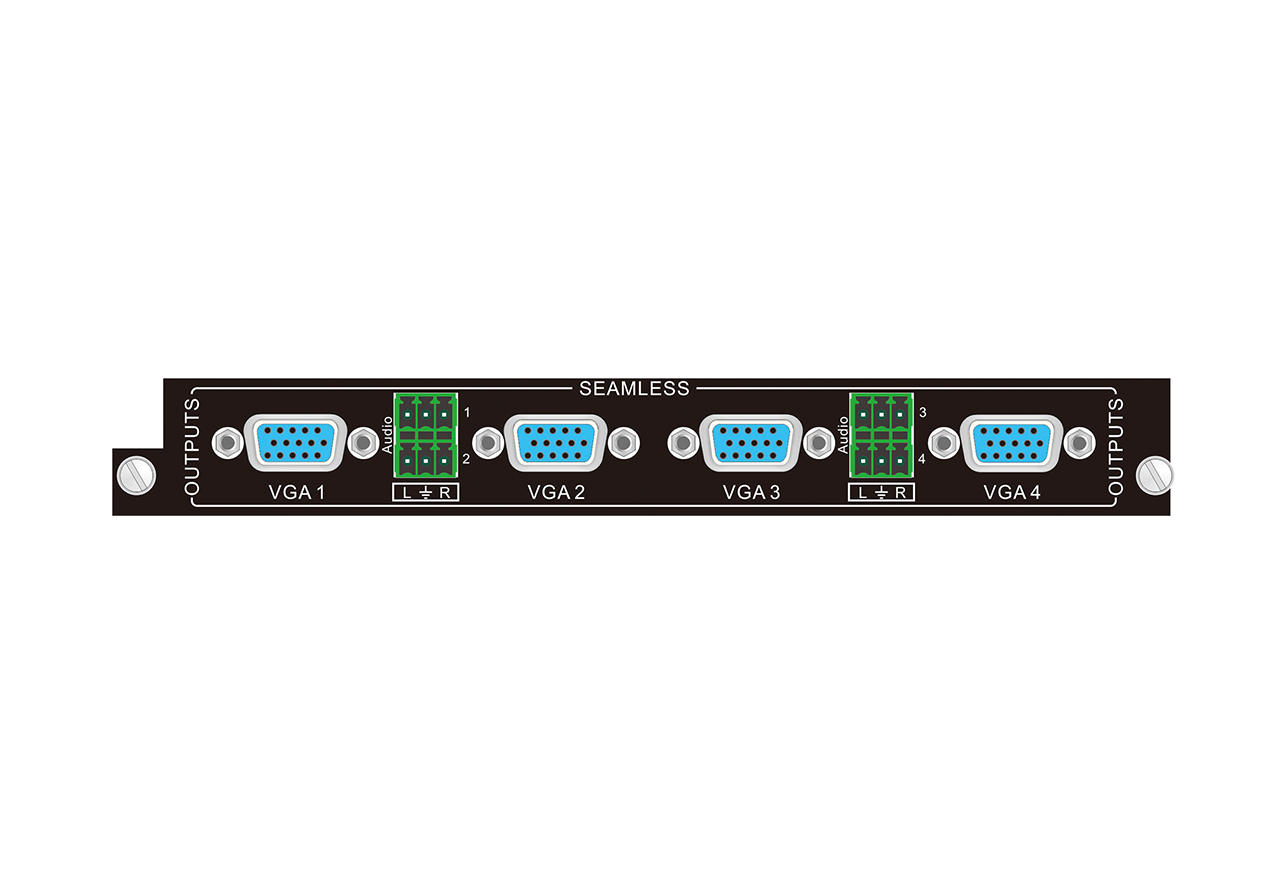

BLM-4OVGA 是一款多功能输出信号卡，可用于BLM混合矩阵。它有4路VGA输出接口，支持输出分辨率调节功能。
★4路VGA无缝输出卡与BLM系列混插矩阵主机搭配使用，输出卡支持热插拔，即插即用；
★提供4路VGA（DB15）输出接口，4路凤凰端立体声音频输出接口；
★支持VGA、CVBS、YUV、YC、YPbPr、S-Video任一种信号输出；
★输出信号支持无缝实时切换；
★音视频均可独立切换，支持音频分离输出；
★输出信号卡的每路输出分辨率，可通过指令调节；
★具有最高达15米的长线输入自动均衡，对长距离的VGA电缆进行补偿；
★最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
|
视频输出 |
音频输出 |
||
|
输出信号 |
4路VGA信号 |
输出信号 |
4路模拟音频信号 |
|
输出连接器 |
15P D型母端口 |
输出连接器 |
3P插拔接线端子 |
|
切换类型 |
垂直间距 |
频率响应 |
20Hz～20K Hz |
|
输出阻抗 |
75Ω |
输出阻抗 |
75Ω |
|
输出电平 |
0.5～2.0Vp-p |
|
|
|
常规 |
|||
|
增益 |
0 Db |
频带宽 |
340MHz(-3dB) |
|
切换速率 |
200ns(最大值) |
串扰 |
<-50dB@5MHz |
