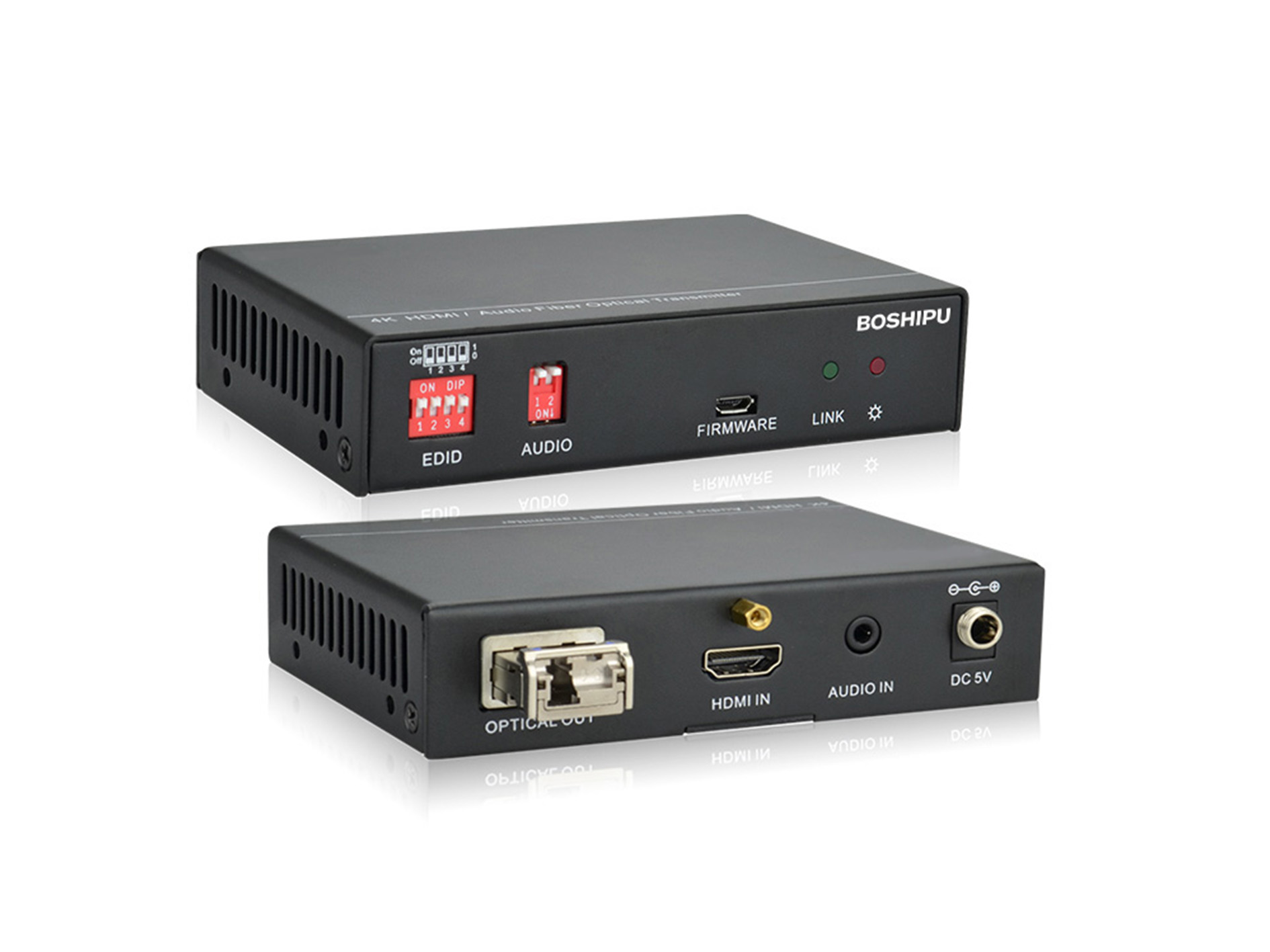

BL-HDUF T/R 是HDMI/音频光纤收发器,可以通过单根光纤传输HDMI/DVI信号和模拟音频信号到1km的距离,支持的最高分辨率为4Kx2K。内置10种EDID数据,通过强大的EDID学习功能,能兼容各类HDMI/DVI信号源和显示设备。
★光纤收发器采用全数字式零压缩技术,通过光纤线传输音视频信号;
▲支持HDMI 2.0、HDCP 2.2、DVI 1.0协议,支持传输HDMI、DVI信号,最大支持分辨率:4K*2K@60Hz;
▲提供3.5mm立体声音频输入输出接口,支持音视频同步或分离切换功能,音视频通道可分开独立管理;
▲多模光纤最大传输距离为300M,单模光纤最大传输距离为1000M;
▲输出端分辨率自适应调节,支持指令调节,适应不同分辨率显示端;
★支持EDID管理,具有EDID编辑功能;
▲高传输速率:10.2Gb/s;
★采用DC12V 2A电源适配器供电;
★具有LED指示灯实时显示工作状态;
★铝合金外壳,挂耳设计,灵活性安装。
HDMI/音频光纤发射器
技术参数
输入端口
1路HDMI信号,1路音频信号
输入连接器
HDMI1.4 A Type 母接头;3.5mm音频座
输入信号
HDMI& DVI;PCM(双通道)、立体声
输出端口
1路光纤
输出连接器
SPF光纤连接器
输出信号
光纤信号
电源
输入:AC 100~240V,50~60Hz;输出:DC 5V 1A
温度
0℃ ~45℃
HDMI标准
HDMI1.4& DVI1.0
尺寸(长*宽*高)
120x 80x 32mm
最大功耗
3.1W
重量
0.24kg
光纤信号
支持最高传输分辨率4Kx2K
传输距离
最长300m(OM3多模光纤线材)/1km(单模光纤线材,仅支持单模模块)
接口规格
LC接口,传输速率高达10.2Gb/s
最高数据速率
10.2Gbit
HDMI/音频光纤接收器
技术参数
输入端口
1路光纤
输入连接器
SPF光纤连接器
输入信号
光纤信号
输出端口
1路HDMI信号,1路音频信号
输出连接器
HDMI1.4 A Type 母接头,3.5mm音频座
输出信号
HDMI& DVI,PCM(双通道)、立体声
电源
输入:AC 100~240V,50~60Hz;输出:DC 5V 1A
温度
0℃ ~45℃
HDMI标准
HDMI1.4& DVI1.0
尺寸(长*宽*高)
120x 80x 32mm
最大功耗
2.7W
重量
0.24kg
光纤信号
支持最高传输分辨率4Kx2K
传输距离
最长300m(OM3多模光纤线材)/1km(单模光纤线材,仅支持单模模块)
接口规格
LC接口,传输速率高达10.2Gb/s
最高数据速率
10.2Gbit/s
