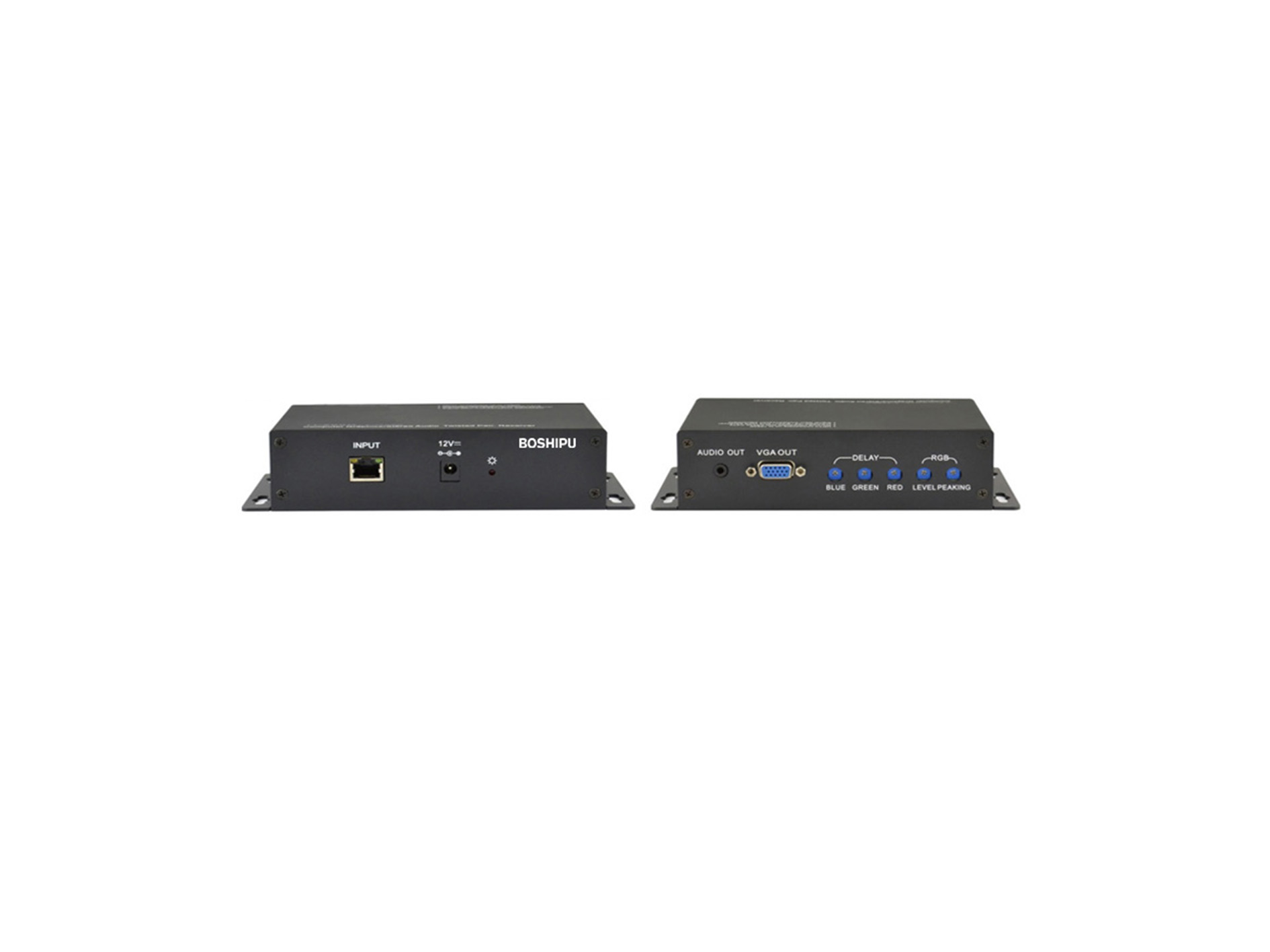

VGA双绞线传输器通过单根CAT5e/6屏蔽双绞线传输高带宽视频信号到250m。具有衰减小、频带宽、抗干扰性强、安全性能高、体积小、重量轻等特点。适用于控制室，教育设施，指挥中心，家庭影院，媒体展示等场合。
★VGA双绞线收发器通过单根CAT5e/CAT6网线传输音视频信号，最高传输距离达250m；
★最大支持分辨率：1920x1200@60Hz；
★提供VGA接口，支持传输VGA、CVBS、YC、YPbPr、S-Video任一种信号输入；
▲提供3.5mm立体声音频输入输出接口，支持音视频同时传输；
▲输出端分辨率自适应调节，支持指令调节，适应不同分辨率显示端；
▲发送器具有环通输出功能，方便本地监控；
★采用增益控制和扭曲补偿调整技术，支持精准的视频锐度及亮度调节；
★采用DC12V 2A电源适配器供电；
★具有LED指示灯实时显示工作状态；
★铝合金外壳，挂耳设计，灵活性安装。
|
技术参数 |
|
|
VGA视频输入/输出 |
|
|
接口 |
15-pinDB母接口 |
|
带宽 |
330 MHz |
|
信号类型 |
RGBHV |
|
增益 |
0dB |
|
信号强度 |
0.7Vpp |
|
输出分辨率 |
|
|
阻抗 |
50Ω |
|
VGA同步输出信号 |
|
|
信号类型 |
RGBHV, RGBS, RGsB, RsGsBs |
|
最大传输延时 |
水平:90ns 垂直:160ns |
|
最大上升/下降时间 |
4ns |
|
极性 |
正或负(与输入完全一致) |
|
音频输入/输出 |
|
|
输出接口 |
3.5mm非平衡立体声音频输出 |
|
增益 |
0dB |
|
频率响应 |
20Hz - 20KHz |
|
总谐波失真+噪声 |
0.01%@1kHz(恒定电压下) |
|
信噪比(S/N) |
>80dB at Vin=0V |
|
共模抑制比(CMRR) |
>75dB @:20 Hz~20 kHz |
|
信号类型 |
立体声(非平衡接法) |
|
阻抗 |
输入：>10kΩ(平衡或/非平衡接法) |
|
最大输入电平 |
+19.5dBu, (平衡或/非平衡接法) |
|
增益误差 |
±0.1dB @20 Hz~20 kHz |
|
规格 |
|
|
电源 |
DC 12V/1.5A |
|
最大功耗 |
5W |
|
尺寸（mm） |
160(L)x100(W)x44(H) |
