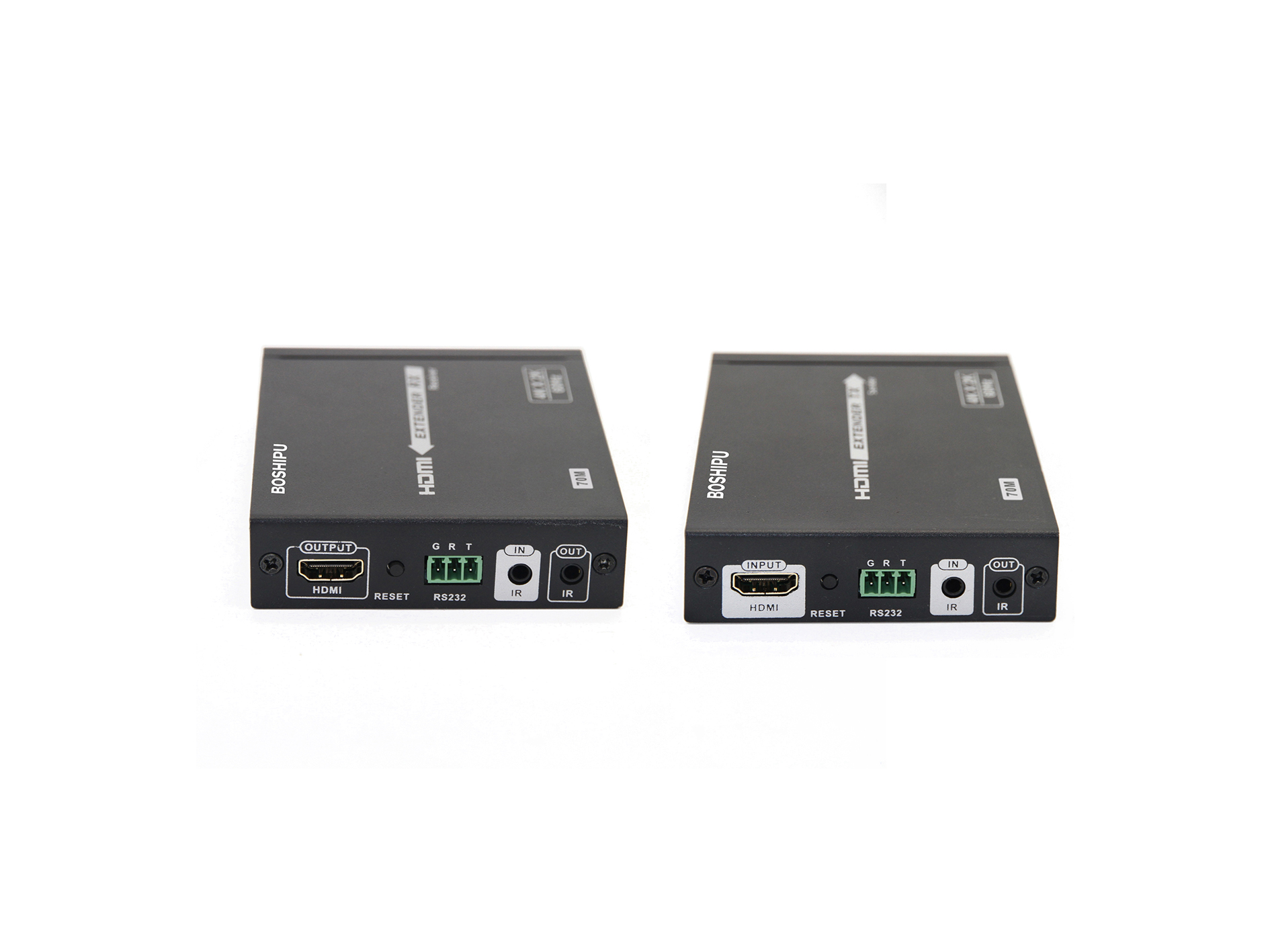

HDBaseT双绞线收发器(70米)
型号:BL-HDMI70 T/R

产品介绍:

BL-HDMI70 T/R高清双绞线收发器是在前一代数字传输器产品基础上进行升级的新一代CAT6/6A音视频、红外、控制等综合信号4K双绞线传输器。采用先进的HDBaseT技术,基于单根CAT6/6A屏蔽网线传输介质,最大传输距离可以达到70M,最大分辨率可达到4K x 2K。广泛应用于网络平板显示器及大屏幕拼墙显示,广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学、酒店等领域

★HDBaseT双绞线收发器采用全数字式零压缩技术,通过单根CAT5e/CAT6网线传输音视频信号,同时支持双向RS232通讯功能和双向红外发射和接收;
▲支持HDMI 2.0、HDCP 2.2、DVI 1.0协议,支持传输HDMI、DVI信号,最大支持分辨率:4K*2K@60Hz;
▲提供3.5mm立体声音频输入输出接口,支持音视频同步或分离切换功能,音视频通道可分开独立管理;
★4Kx2K分辨率最大传输距离为40米,1080p分辨率最大传输距离为70米;
▲输出端分辨率自适应调节,支持指令调节,适应不同分辨率显示端;
▲支持RS232远端透传,实现RS232远程双向通讯;
★支持EDID管理,具有EDID编辑功能;
▲接口带宽:10.2Gbps;
★采用DC12V 2A电源适配器供电;
★具有LED指示灯实时显示工作状态;
★铝合金外壳,挂耳设计,灵活性安装。

技术参数



HDMI视频输入/输出

接口

HDMI-A接口

支持的协议

HDMI1.4, HDCP,EDID1.4

像素带宽

300MHz , 全数字

接口带宽

超过9Gbps

最大支持分辨率

Normal PC: 4K x 2K
HDPC: 4K x 2K HDTV:4K x 2K

视频线缆最大输入距离

小于7米,在1920x1080P@60以上分辨率时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

信号类型

T.M.D.S. 全数字信号

信号强度

T.M.D.S. +/- 0.4Vpp

最小/最大电平

T.M.D.S. 2.9V/3.3V

音频输入

HDMI内嵌数字音频

阻抗

差分100Ω

控制接口

串口控制

RS-232

波特率

110-115200bps

红外接口

IR(3.5MM耳机座)

IR 频率

38KHz

输入接口

HDBaseT

接口

高速RJ45

尺寸

109.5mmx 87.0mmx 23.4mm(长 x宽 x 高)

电源

输入 12VDC 2A

最大功耗

9.6W
